喷涂聚脲弹性体技术所必须的原材料（B组分）

喷涂聚脲弹性体技术中的B组分，也可称为R组分，主要是胺混合物，还混有少量的添加剂、颜料和填料等。
（1）端氨基聚醚
B组分混合物主要成分是端氨基乙醚或者是分子量在200到5000之间的端氨基聚氧化丙烯醚。官能团胺基提供了与异氰酸酯组分中NCO基团的非常快速并且可靠的反应。SPUA技术常用的端氨基聚氧化丙烯醚的牌号和主要特性如下：

表1 SPUA技术常用的端氨基聚氧化丙烯醚的牌号和主要特性

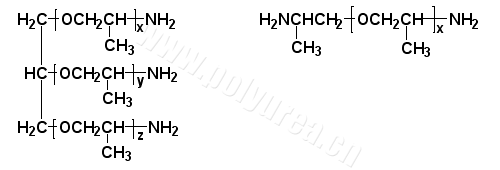

图1 三官能度的T系列聚醚分子结构	图2 二官能度的D系列聚醚分子结构

（2）扩链剂
二乙基甲苯二胺（diethyltoluene diamine，英文缩写DETDA）是芳香族喷涂聚脲弹性体中最常用的扩链剂，典型的有商品牌号 ETHACURE®100（制造商为美国雅宝Albemarle™公司）。DETDA引入了刚性链段并且改进了固化薄膜的抗热性能。在胺混合物中它是最具反应性的胺类成分，但是因为在固化期间相的分离，所以它能控制反应机制并且使得喷涂聚脲薄膜成为可能。
其它的扩链剂，如DMTDA（二甲硫基甲苯二胺，典型牌号ETHACURE®300，美国雅宝Albemarle™公司），DBMDA（N, N'-二烷基甲基二苯胺）与MCDEA等能够显著的减慢反应。但减慢反应速度意味着与水反应的竞争变得重要，所以需要采取一定的防范措施。表2列出了各种扩链剂与它们的特性。

表2 各种扩链剂及其主要特性

（3）添加剂，填料，颜料
在配方设计时，可根据产品的应用要求引入适当的添加剂、填料和颜料，如润湿分散剂、防沉剂、抗静电剂等。因为在喷涂中两个组分的粘度必须控制，所以颜料与填充物的加入量要受限制。更多的填料与增强填料可作为第3组分被加入体系中。(关于SPUA技术常用原材料的性质及配方设计要点，请参考黄微波教授主编的《喷涂聚脲弹性体技术》一书)
